Wärmeverbund Guggisberg
In Guggisberg wurde eine Fernwärmezentrale mit zwei Schnitzelkesseln mit einer Leistung von 320kW und 420kW installiert. Über erdverlegte Fernleitungen werden Privatliegenschaften und Gebäude der Gemeinde Guggisberg mit Wärme für die Raumheizung und für die Warmwasseraufbereitung versorgt.
Die Produktion der Wärmeenergie erfolgt mit Holz-Schnitzeln, welche in unmittelbarer Umgebung produziert werden können. Die Energieproduktion aus Holz ist CO2-neutral und unterstützt das lokale Gewerbe.
Die Hans Dürig AG hat die komplette Rohr-Installation der Energiezentrale gemacht. Kernstück ist der Heizungsverteiler mit zwei Kessel-Rücklaufhochhaltegruppen und zwei Heizgruppen für die Wärmeverteilung über die Fernleitung. Ein technischer Speicher mit einem Inhalt von 6'000 Litern dient zum Ausgleich von Schwankungen in der Lastabnahme durch die Verbraucher und damit für einen gleichmässigen Betrieb der Heizkessel.
Heizzentrale mit Schnitzelkessel
Bilder der fertig montierten und in Betrieb gesetzten Heizzentrale mit Holzschnitzel
neue Wärmezentrale mit Kaminanlage
Kesselanlage und der Siloraum im unteren Geschoss
fertig montierter Heizungsverteiler
je zwei Kessel- und Heizgruppen

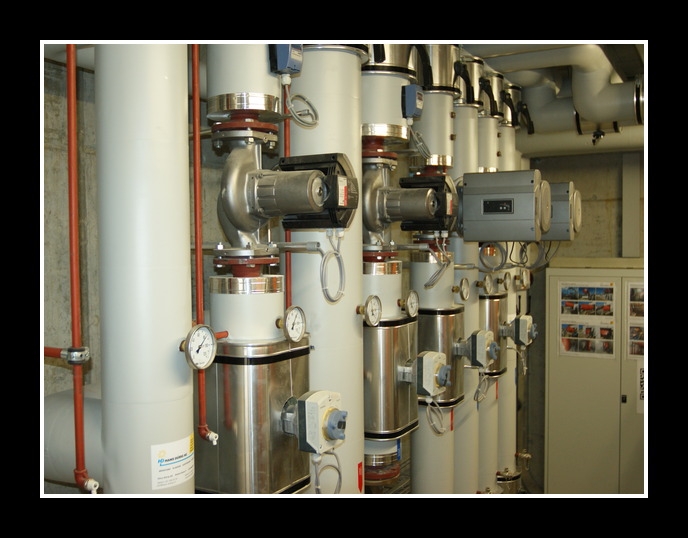

Umwälzumpen im Verteiler eingebaut
im Vordergrund die Kesselpumpen
drehzahlgesteuerte Umwälzpumpe
Führungsgrösse ist die Druckdifferenz
Doppelkesselanlage
zwei unabhängige Schnitzelkessel, Fabrikat Schmid
Elektro-Filteranlage
Filterung der Abgase
Detail Kesselanschluss
Anschluss mit Schwingungsdämpfer
Montagearbeiten in der Heizungszentrale
Montage des Heizungsverteilers und Anschluss der beiden Heizksessel
Schweissarbeiten
fachgerechtes schweissen der Verbindungen
Aufbau des Verteilers
der Verteiler wird vor Ort aufgebaut
Anschlussleitung und Verteileransicht
Kessel-Anschlussleitungen auf den Heizungsverteiler
Montagearbeiten
Montage von Verteiler und Leitungen mit Rollgerüst
fertiger Verteiler
der fertig montierte Verteiler vor dem Isolieren
BIRAL-Umwälzpumpe für die Fernleitungen
Umwälzpumpe mit Drucksensoren
Anschluss Heizkessel
Detail des Kessel-Vorlaufs mit Dehnungselement
