Solaranlage Mehrfamilienhaus
In diesem Mehrfamilienhaus (3 Wohnungen) im Elfenauquartier in Bern wurde in einem ersten Schritt eine aussen aufgestellte Luft/Wasser-Wärmepumpe als Ersatz für die Ölheizung installiert.
Das System wurde dann mit 10 m2 Sonnenkollektoren ergänzt. Die Solaranlage dient vorwiegend zur Aufbereitung des Brauchwarmwassers. In der Übergangszeit (Frühling/Herbst) kann die Energie aus dem Kombispeicher auch für die Raumheizung verwendet werden.
Montage der Indach-Solarkollektoren
erfahren Sie im folgenden mehr über die Montage der Kollektoren von der Vorbereitung bis zur betriebsbereiten Montage.
Montage von Indach-Solarkollektoren
sehen Sie im folgenden, wie die Kollektoren montiert werden
Absturzsicherung
Vor der Montage wird eine Absicherung angebracht.

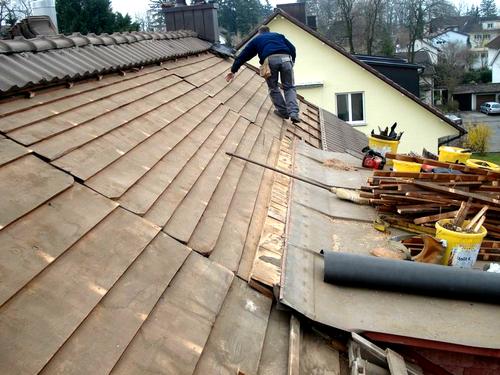

Dach vorbereiten
das Dach wird ausgedeckt..
Dach vorbereiten
...und für die Montage vorbereitet.
Dachabdichtung
bei diesem Objekt wurde zusätzlich eine Dachabdichtung montiert.
Dachlattung
auch die Dachlattung wurde erneuert
Sonnenkollektoren
Vorbereitungsarbeiten an den Kollektoren.
Montage
Transport der Kollektoren aufs Dach.
Montage
festlegen der genauen Position des Kollektorfeldes.
Montage der Kollektoren
Positionierung der einzelnen Kollektoren.
Montage der Kollektoren
Kollektormontage

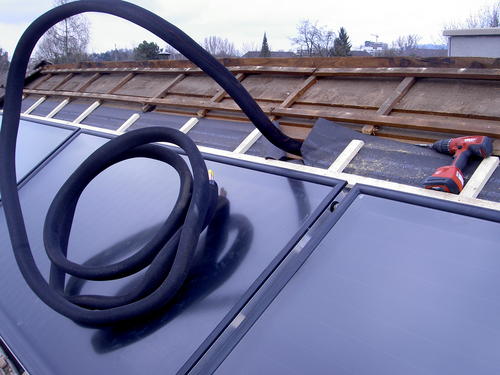

Montage der Anschlussleitung
die Leitung wird über Dach geführt.
Detail Kollektoranschluss
die Kompaktverrohrung wird aufgetrennt
Montage der Kollektoren
die Kollektoren sind definitv positioniert
Montage der Kollektoren
Anbringen der Anschlussverschraubungen

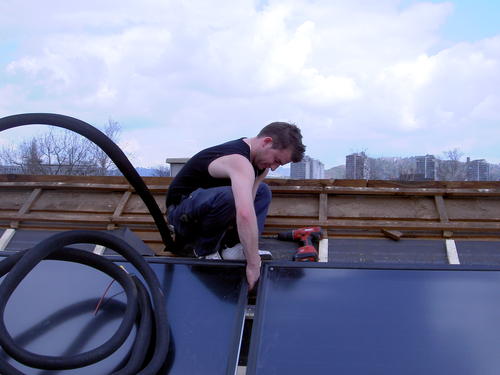

Montage der Kollektoren
genaues Ausrichten der Kollektoren
Montage der Kollektoren
Kollektorfeld
Anschlussdetail
Anpassen der Abdichtungen

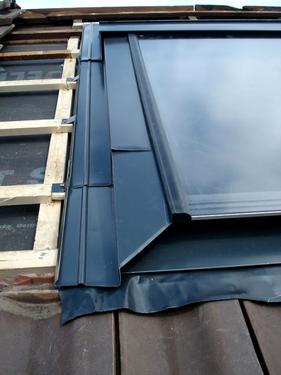

Kollektordetail
seitliche Abdeckbleche
Montage der Kollektoren
letzte Abschlussarbeiten
Kollektorfeld
das fertig montierte Kollektorfeld
fertige Solaranlage
die Solaranlage von der Strassenseite gesehen
Impression
...Solarkollektoren verbessern die Luftqualität...
